تاثیر وزن میلگرد و جدول اشتال میلگرد در ساخت و ساز

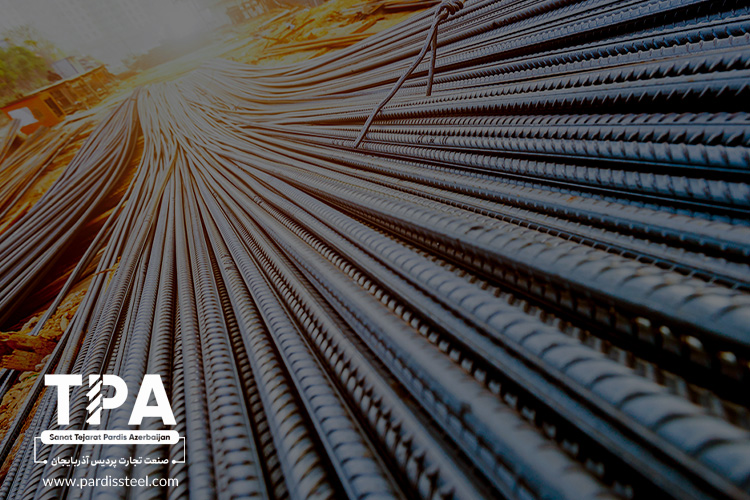

وزن میلگرد و جدول اشتال میلگرد چه تاثیری در ساخت‌وساز دارد؟

وزن میلگرد که از جدول اشتال میلگرد به دست می‌آید، از کاربردی‌ترین اطلاعاتی است که در پروژه‌های معماری مورد توجه قرار می‌گیرد. وزن میلگرد و جدول اشتال می‌توانند بر محاسبه دیگر شاخص‌های تاثیرگذار بر معماری سازه نظیر توان و مقاومت اثر بگذارند. اطلاع از وزن انواع میلگرد و آشنایی با کارکرد جدول اشتال، به مهندس معمار و صاحب پروژه این امکان را می‌دهد که با جنبه‌های گوناگون مربوط به نحوه ساخت، هزینه‌ها، حفظ استاندارد و امنیت سازه آشنا شده و با پیش‌بینی احتمالات، برای شرایط مختلف ساخت‌وساز آماده شوند.

اگر شما نیز علاقه‌مندید که با جدول اشتال آشنا شده، وزن میلگرد مورد نظر خود را از این جدول به دست آورده و درباره تاثیرات آن بر جنبه‌های متفاوت معماری ساختمان خود اطلاعاتی کسب کنید، با این مقاله از وبلاگ پردیس استیل همراه باشید.

وزن انواع میلگرد

وزن انواع میلگرد

وزن انواع میلگرد

میلگردها با مواد اولیه و در سایزهای گوناگون تولید می‌شوند و به همین دلیل میلگردها وزن‌های مختلفی دارند. یکی از مهم‌ترین عواملی که بر وزن میلگرد تاثیر می‌گذارد و داده‌های جدول اشتال را تغییر می‌دهد، قطر و طول و کارخانه سازنده میلگرد است. میلگردها مقاطع دایره‌ای شکل توپری هستند که عموما در قطرهای 6 تا 32 میلی‌متر ساخته می‌شوند.

هر میلگرد دو شاخه در طول 6 یا 12 متری عرضه می‌شود؛ برای مثال میلگرد 6 (6 میلی‌متر قطر) به صورت ساده یا آجدار و در طول‌های 6 یا 12 متری، وابسته به نوع شرکت سازنده وزن مخصوصی دارد. وزن میلگرد 10 آجدار به صورت میانگین در شاخه 12 متری، بین 6 تا 7.5 کیلوگرم است.

یکی از مثال‌های تفاوت وزن قطعه میلگرد در کارخانه‌های مختلف، میلگرد 14 است که به صورت کلی 13 الی 15 کیلوگرم وزن دارد؛ اما میلگرد 14 اصفهان که توسط کارخانه ذوب آهن اصفهان تولید می‌شود، دارای وزن میلگرد حدود 14.52 کیلوگرم است. دقت داشته باشید که وزن میلگردها باید برای استاندارد بودن، از مشخصاتی که در جدول اشتال نوشته شده است تبعیت کنند.

هر میزان اضافه یا کم بودن وزن میلگرد، به صورت مستقیم بر سازه اثر دارد؛ از این رو چنانچه درباره وزن میلگرد موردنظر خود یا جزئیات جدول اشتال سوالی داشتید، می‌توانید با کارشناسان مجرب حاضر در مجموعه فولاد پردیس آذربایجان تماس بگیرید.

نحوه محاسبه وزن میلگرد

نحوه محاسبه وزن میلگرد

نحوه محاسبه وزن میلگرد

محاسبه وزن میلگرد کار چندان پیچیده‌ای نیست و از یک فرمول خاص پیروی می‌کند. شما به راحتی با اطلاع از شعاع میلگرد (نصف قطر میلگرد) و طول میلگرد مورد نظر خود می‌توانید وزن میلگرد را طبق فرمول زیر به دست آورید. (منبع: سایت انگلیسی engineering tool box)

مقاله پیشنهادی  انواع میلگرد از نظر مقاومت و استحکام

وزن= (شعاع² * طول* 3.14 *7.8) ÷ 1000

عموما محاسبه وزن انواع میلگرد اعم از میلگرد ساده، آجدار و کلاف‌ها به صورت یکسان صورت می‌پذیرد؛ هرچند پیشنهاد می‌شود که حتما از جدول اشتال استفاده کنید تا مقادیر دقیق‌تری به دست آورید. دقت کنید که استانداردهای نوشته شده در جدول اشتال برای وزن هر میلگرد، صرفا برای میلگردهای شاخه 12 متری اندازه‌گیری شده‌اند؛ چنانچه شما میلگردی کوتاه‌تر داشتید، می‌توانید وزن موردنیاز را از وزن کل کم کنید تا وزن استاندارد میلگرد به دست آید.

جدول اشتال چیست؟

جدول اشتال یکی از مهم‌ترین جدول‌های صنعت معماری شناخته می‌شود که مجموعه‌ای از استانداردهای بین‌المللی به کارگرفته شده برای اندازه‌گیری مواد و مصالح به صورت استاندارد را در اختیار شما قرار می‌دهد. کلمه اشتال یا اشتایل کلمه‌ای آلمانی و به معنای استیل است. این جدول در اواخر دهه 1930 میلادی توسط Martha Schneider-Burger طراحی شد و به صورت خاص از استاندارد DIN آلمان پیروی می‌کند.

جدول اشتال مانند یک کتابچه راهنما برای اندازه‌گیری پروفیل‌های فولادی نظیر میلگرد عمل می‌کند تا به واسطه آن، معماران و مهندسان مقادیر استاندارد هر مقطع را برای پروژه خود به دست آورند. شما می‌توانید اطلاعاتی درباره انواع مقطع‌های فولادی، نحوه به کارگیری آن‌ها در ساخت‌وساز و مواد اولیه مربوط به نوع اتصال آن‌ها را در این جدول بیابید.

جدول اشتال میلگرد با قطر استاندارد

قطر سطح مقطع (Flache) وزن یک متر(G) گشتاور مقاوم (W1) سطح روکش (U2)
mm Cm2 Kg/m Cm3 Cm2/m
10 0.785 0.617 0.098 314
12 1.13 0.888 0.17 377
13 1.33 1.04 0.216 408
14 1.54 1.21 0.269 440
15 1.77 1.39 0.331 471
16 2.01 1.58 0.402 503
18 2.54 2 0.573 565
19 2.84 2.23 0.673 597
20 3.13 2.47 0.785 628
22 3.8 2.98 1.05 691
24 4.52 3.55 1.36 754
25 4.91 3.85 1.53 785
26 5.31 4.17 1.73 817
27 5.73 4.49 1.93 848
28 6.16 4.83 2.16 880
30 7.07 5.55 2.65 942
32 8.04 6.31 3.22 1010
35 9.62 7.55 4.21 1100
36 10.2 7.99 4.58 1130
38 11.3 8.9 5.39 1190
40 12.6 9.86 6.28 1260
42 13.9 10.9 7.27 1320
45 15.9 12.5 8.95 1410
48 18.1 14.2 10.9 1510
50 9.6 15.4 12.3 1570
52 21.2 16.7 13.8 1630
55 23.8 18.7 16.3 1730
60 28.3 22.2 21.2 1880
63 31.2 24.5 24.5 1980
65 33.2 26 27 2040
70 38.5 30.2 33.7 2200
73 41.9 32.9 38.2 2290
75 44.2 34.7 41.4 2360
80 50.3 39.5 50.3 2510
85 56.7 44.5 60.3 2670
90 63.6 49.9 71.6 2830
95 70.9 55.6 84.2 2980
100 78.5 61.7 98.2 3140
105 84.6 68 114 3300
110 95 74.6 131 3460
115 104 81.5 149 3610
120 113 88.8 170 3770
125 123 96.3 192 3930
130 133 104 216 4080
135 143 112 242 4240
140 154 121 269 4400
145 165 130 300 4550
150 177 139 331 4710
155 189 148 366 4870
160 201 158 402 5030
165 214 168 441 5180
170 227 178 482 5340
175 241 189 526 5500
180 254 200 573 5650
190 284 223 673 5970
200 314 247 785 6280
220 380 298 1045 6910
250 491 385 1534 7850
مقاله پیشنهادی  انواع میلگرد آجدار + کاربرد و نحوه تشخیص



جدول اشتال میلگرد با قطر غیراستاندارد

قطر سطح مقطع (Flache) وزن یک متر(G) گشتاور مقاوم (W1) سطح روکش (U2)
mm Cm2 Kg/m Cm3 Cm2/m
8 0.503 0.395 0.05 251
17 2.27 1.78 0.482 534
21 3.46 2.72 0.909 660
23 4.15 3.26 1.19 723
31 7.55 5.92 2.92 974
34 9.08 7.13 3.86 1070
37 10.8 8.44 4.97 1160
44 15.2 11.9 8.36 1380
47 17.3 13.6 10.2 1480
53 22.1 17.3 14.6 1670
185 269 211 622 5810
210 346 272 909 6600
230 416 326 1194 7220
240 452 355 1357 7540
260 531 417 1726 8170
270 573 450 1932 8480
280 616 483 2155 8800
290 661 519 2395 9110

پارامترهای هندسی میلگرد در جدول اشتال

پارامترهای هندسی میلگرد در جدول اشتال

پارامترهای هندسی میلگرد در جدول اشتال

جدول اشتال شامل اطلاعات بسیار زیادی در حوزه معماری می‌شود؛ اما پارامترهای هندسی که در این جدول گنجانده شده‌اند، نسبت به سایر اطلاعات از اهمیت بیشتری برخوردارند. بخشی از پارامترهای هندسی که در این جدول به آن‌ها اشاره شده، عبارت‌اند از U2، W1، Flache، G و d. پارامتر U2 در این جدول به سطح روکش روی میلگرد اشاره دارد.

پارامتر W1 در این جدول نیز به گشتاور مقاوم میلگرد مرتبط است که در تخمین اندازه مقاومت میلگرد در برابر نیروهای برشی از آن استفاده می‌شود. Flache نیز یکی دیگر از پارامترهای هندسی این جدول است که اطلاعاتی درباره سطح هر میلگرد به ازا یک متر از آن را با واحد مترمربع ارائه می‌کند. مهم‌ترین قسمت جدول اشتال پارامتر G است که آن را «طول دقیق» می‌نامند. این بخش، وزن میلگرد موردنظر شما را در حالت استاندارد نشان می‌دهد. آخرین پارامتر d است که قطر یا سایز میلگرد را مشخص می‌کند.

مقاله پیشنهادی  آشنایی با بهترین میلگرد از لحاظ کیفیت

با مطالعه جدول اشتال بهترین میلگرد برای پروژه خود را خواهید یافت؛ هرچند می‌توانید در صورت وجود ابهامات، با مجموعه فولاد پردیس آذربایجان تماس گرفته و در خصوص محصول موردنیاز خود مشاوره دریافت کنید.

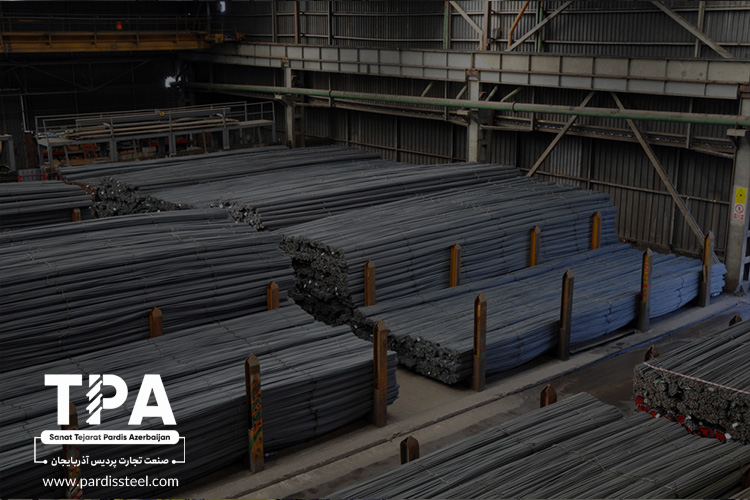

کاربرد وزن میلگرد و جدول اشتال در ساخت‌و‌ساز

کاربرد وزن میلگرد و جدول اشتال در ساخت‌و‌ساز

کاربرد وزن میلگرد و جدول اشتال در ساخت‌و‌ساز

یکی از مهم‌ترین عواملی که می‌توان بر اساس آن کیفیت میلگرد خریداری شده را تعیین کرد، وزن میلگرد است. شما می‌توانید با جست‌وجو نام میلگرد و جزئیات مشخصات آن در جدول اشتال، از میزان وزنی که هر شاخه باید داشته باشد مطلع شوید تا بدین وسیله کیفیت میلگرد خود را ارزیابی کنید. از دیگر کاربردهای وزن میلگرد و جدول اشتال در ساخت‌وساز، مربوط به امنیت سازه است.

وزن میلگرد با نیرویی که ساختمان تحمل کرده و در برابر آن استحکام خود را حفظ کند، رابطه مستقیم دارد و کمبود وزن میلگرد آسیب‌های جدی در پی خواهد داشت. وزن میلگرد همچنین بر بودجه ساخت‌وساز تاثیر می‌گذارد. این نکته را در نظر داشته باشید که به علت وجود تفاوت‌ها در انواع سازه‌ها، وزن میلگردها دستخوش تغییر خواهد شد؛ پس قیمت روز میلگرد نیز ممکن است کم یا زیاد شود.

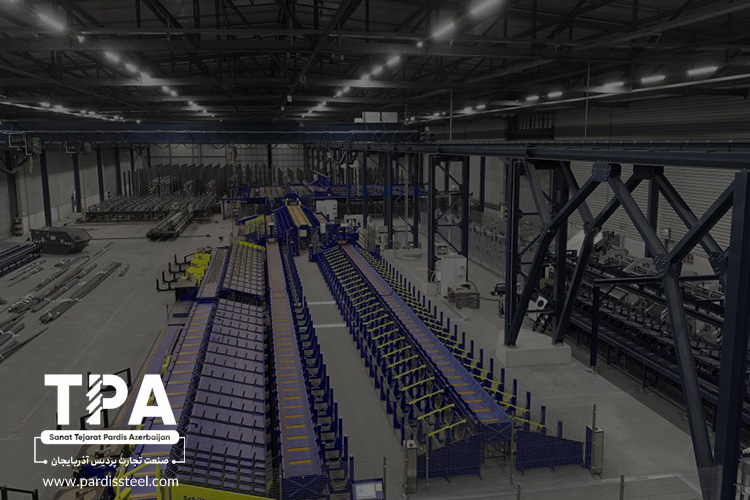

با محاسبه وزن میلگرد از طریق جدول اشتال، سازه خود را امن‌تر بسازید!

با محاسبه وزن میلگرد از طریق جدول اشتال، سازه خود را امن‌تر بسازید!

با محاسبه وزن میلگرد از طریق جدول اشتال، سازه خود را امن‌تر بسازید!

وزن میلگرد یکی از مهم‌ترین مقادیری است که می‌توانید آن را از جدول اشتال استخراج کنید. جدول اشتال جدولی است که مهندسان معمار و فعالان بازار آهن‌آلات از آن استفاده می‌کنند تا مقادیر استاندارد مربوط به هر مقطع فولادی را به دست آورند. جدول اشتال کتاب راهنمایی است که شما را در انتخاب بهترین مقطع فولادی برای پروژه یاری می‌کند. اطلاع از وزن میلگرد تاثیر زیادی در صنعت معماری دارد؛ به صورتی که به واسطه آن می‌توانید کیفیت میلگرد، هزینه‌های آتی پروژه و همچنین امنیت پروژه را بررسی کنید.

هرچند وزن میلگرد را می‌توان با آگاهی از شعاع و طول آن طبق فرمولی خاص به دست آورد؛ اما بهتر است برای اطلاع دقیق به جدول اشتال مراجعه کنید. این جدول با داشتن پارامترهای هندسی نظیر U2، W1، Flache، G و d بسیار مفید واقع خواهد شد. به علاوه، شما می‌توانید برای کسب اطلاعات تخصصی‌تر با تیم حرفه‌ای کارخانه میلگرد سفلچگان از طریق بخش تماس با ما در ارتباط باشید.
